一、概述

水廠安全生產監控系統是指利用現代化的信息技術、通訊技術和控制技術對水廠內的主要設施運行參數及各個業務功能進行實時監測、控制的信息系統。根據需要，可對進出水廠的水流量、蓄水池水位、水質、出廠壓力、配電柜運行數據、廠內加壓泵房、水源井、取水口設備、及各個功能建筑的視頻圖像等進行7*24小時的監測和控制。該系統可有效提高水廠管理效率，降低水廠運行成本，避免運行事故發生、提高水廠安全運行時長、延長設備使用壽命等。該系統適合水司調度中心工作人員及公司主管領導遠程監測各水廠的工作情況及水廠操作人員的操作情況。

二、系統功能

1、數據安全監視與報警功能

廠內設備：水廠內的蓄水池水位、進出水廠的數據流量、出口壓力、配電柜的電力運行參數、泵房總電量、泵房?jì)鹊乃秒妷?、電流、運行狀態、閥門狀態、泵前后壓力等。

水源地：水源井房?jì)攘髁?、壓力、視頻圖像抓拍、電流、電壓、功率、電量、運行狀態等。

渠道取水口：閘前、閘后水位、流量、壓力、閘門狀態、取水口視頻圖像等。

水庫取水口：加壓泵狀態、電流、電壓、功率、電量、流量、真空壓力、真空泵狀態等。

并對以上監測參數進行實時報警判斷。當有數據超出設定報警上下限時，進行報警。并以聲光、短信等形式通知管理人員。

對水廠的實際運行流程在計算機屏幕上進行模擬顯示，并將各個被監控設備的參數顯示于該流程圖上，使監控一目了然，繁而不亂。

2、泵房控制功能

系統可對加壓泵、取水泵等進行遠程控制和自動控制。

系統可以手動點擊鼠標、鍵盤方式控制變頻、泵、閘門等設備的開啟、關閉與調節。也可通過自動的方式，將設備同主要的反饋變量進行關聯，根據反饋變量的變化，自動調節泵、閥門等設備的狀態等。如恒壓調節、流量調節等。

3、數據報表功能

系統可對各種監視數據、操作日志等進行實時存儲。并根據需要生成日報、周報等。。

系統可查詢各種歷史數據，及生成歷史曲線，分析圖表等。

數據存儲年限可達10年以上。

4、視頻監控、報警功能

系統可對各種取水設備、配電設備、功能建筑等進行實時視頻監控，報警圖像抓拍等。并結合設備運行數據進行安全分析、報警、事故追溯等。

5、手機APP功能

系統支持手機APP，可通過手機實現數據的實時查看及泵的開啟等。

6、遠程數據集成功能

系統支持OPC接口及WEB訪問，可方便被水司信息化，智慧水務、智慧水利等管理系統進行集成。

三、系統組成

四、系統特點

1、功能實用?？捎行岣咚畯S(chǎng)的管理水平，降低水廠的運行成本。

2、安全。系統具有實時安全監測功能，可對各種設備的安全參數進行監控，預防安全事故發生，保證設備安全運行。

3、優化節能。系統可實時監控泵站的運行參數，提供優化運行的建議。系統根據泵的流量曲線和管阻曲線變化，可進行自適應優化運行，大大降低泵站運行電耗。

系統安全可靠。系統控制成功率達100%?？刂瓶煽?，無誤動作和不動作等情況發生。系統采集采用可靠的采集算法進行設計，數據采集成功率及準確率均達到99.9%以上。核心設備和軟件組件，均采用國際、或國內一線品牌廠家。

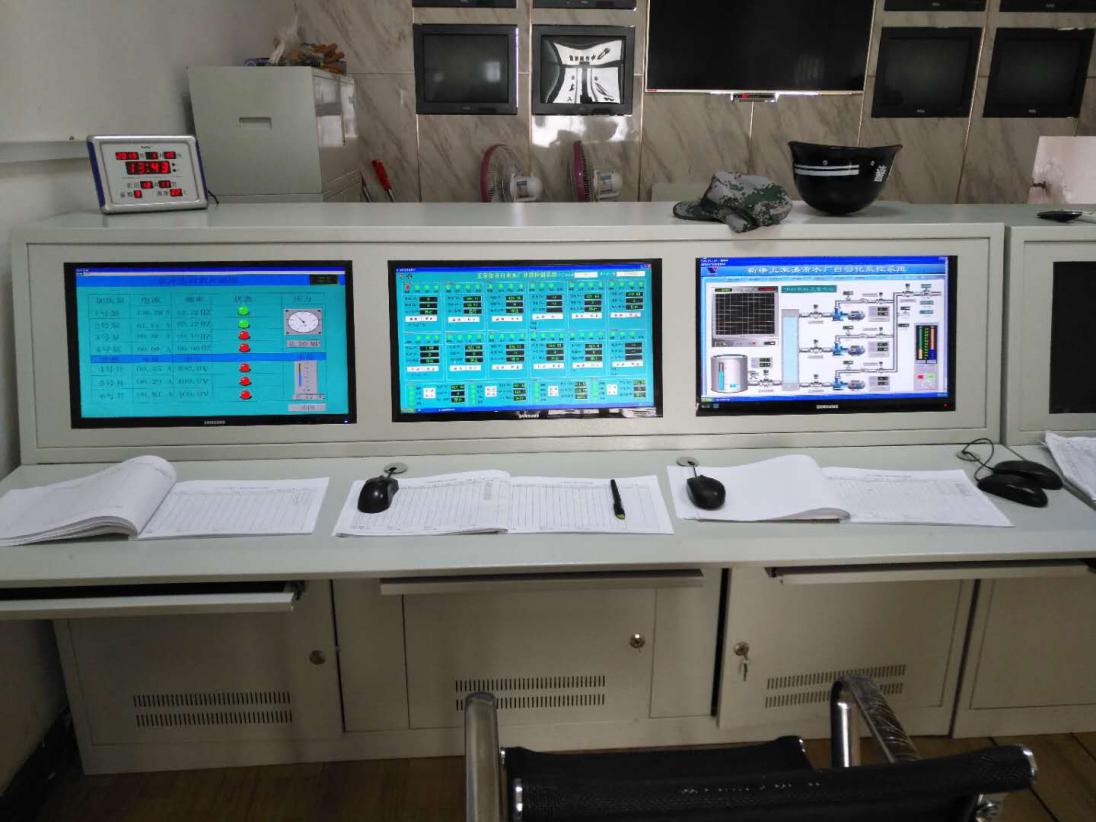

五、現場圖片
