供水管網實時在線監測與管理系統

  • 系統概述
  • 應用實例
  • 相關產品

一、概述

供水管網實時在線監測系統是利用低功耗無線傳輸技術,低功耗數據采集技術、GIS技術、仿真技術對供水管網上的泵站、閥門井、分支口、用水末端等管網上的關鍵節點進行壓力、流量的實時監測,從而實現對供水管網運行狀態的實時監測;系統還可對安裝于各個關鍵節點的閥門進行控制,以便實現對管網壓力、流量的快速調節功能。管網實時在線監測與管理系統可以?xún)?yōu)化管網的運行,實現壓力的平衡,降低管網的漏損,以達到節能運行和供水的保證率的提高。

二、功能

1、壓力、流量監測

系統對管網上各個節點的壓力、流量進行實時采集,并存儲于本地RTU設備中,可定時上報給監控中心服務器,或由監控中心服務器進行遠程召測。

2、閥門控制、泵站控制

系統可對管網上的閥門、泵站設備進行遠程控制??墒謩?dòng)控制和自動控制。

注:需要進行閥門控制時,系統需采用太陽能供電或者市電供電。

3、泵站優化運行

系統根據管網曲線及泵的揚程流量曲線,進行算法優化,以便優化泵站設備的運行,提高泵站效率,降低泵站能耗,延長設備使用壽命。

4、潮流計算、壓力平衡調節、供水調度等功能

系統可計算管網的潮流數據,并以GIS作為基礎、在管網圖上運用不同的顏色展現潮流的變化和水量的分布??筛鶕枰?,調節各個節點的閥門開度、或者泵站的輸出壓力值,以達到管網壓力的平衡運行,優化管網運行效率,以達到節能運行的效果。同時還可根據不同區域用水的負荷變化,及時采取關閉/開啟閥門,泵站調節等手段,實現來供水量實時調度功能。

5、分區計量、管網漏損計算、管網漏點篩查

系統可對管網進行分區計量,主干管計量等,從而計算分析管網的漏損率;配合節點閥門的動作,實時觀察流量與壓力的變化,從而篩查管網中的漏損點等功能,減少水量損失。

6、動壓曲線的繪制

系統支持動壓曲線的繪制,根據各段管網的實測壓力值,繪制實時的動壓曲線圖。以便掌握分析管網的壓力工況分布,及時作出運行改善。

7、報表的生成

系統可根據需要,自動生成日報、月報表,及各種數據的歷史報表,并可生成趨勢曲線及柱狀圖等。

8、GIS分析

系統支持GIS技術,可將管網按其實際空間位置的分布,展現在數字地圖上,可直觀的顯示管網分布及管網參數的數據展示。配合仿真技術,可實現管網的仿真。

9、云端+APP功能。

系統支持云端數據瀏覽及APP數據展示。用戶可隨時隨地通過智能手機實現管網的數據瀏覽和巡線功能。

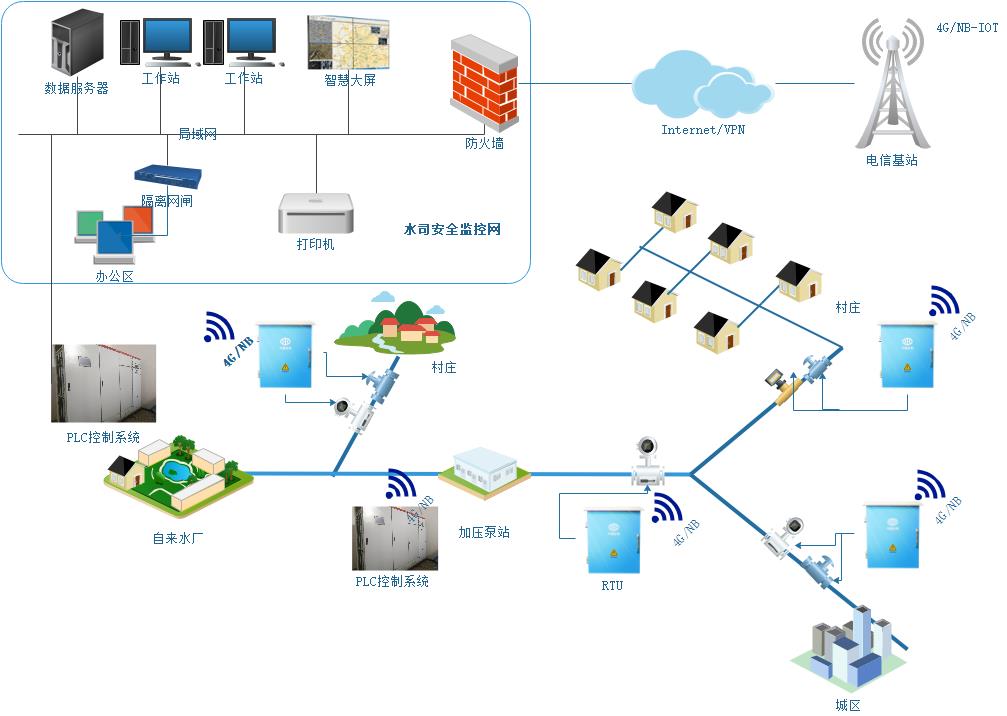

三、系統結構




四、系統特點

1、低功耗設計。RTU采用最新低功耗技術,省電,電池使用壽命可達4年之久。結合優化的數據采集算法,使電池使用壽命盡可能延長。

2、設備自檢技術。對于電池供電的設備,設備自帶電池電量檢測。電量不足時,可自動上傳信息至信息中心。管理員可根據報警信息來采取維護措施。

3、泵站節能優化技術。系統采用先進的運行優化算法,可大大降低泵站的電耗,延長設備的使用壽命。

4、強大直觀的分析功能。提供提供GIS圖形顯示,動壓曲線顯示及管段的潮流運行參數直觀對比顯示??筛鶕杉瘮祿M(jìn)行潮流分析和壓力工況分布,從而判斷管網的運行狀況,及時作出修改和調整。使管網運行于高效區間,調度區域用水量,實現按需供水,實現供需平衡。

5、系統可靠性強。系統中采用了先進的采集算法,電池喚醒技術、雙電源供電切換技術等,全部為自有專利,大大加強了系統的可靠性和延長系統的使用壽命。

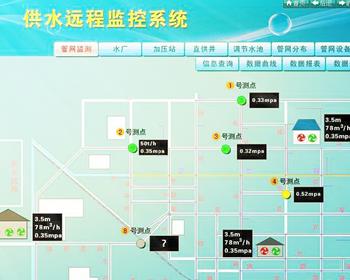

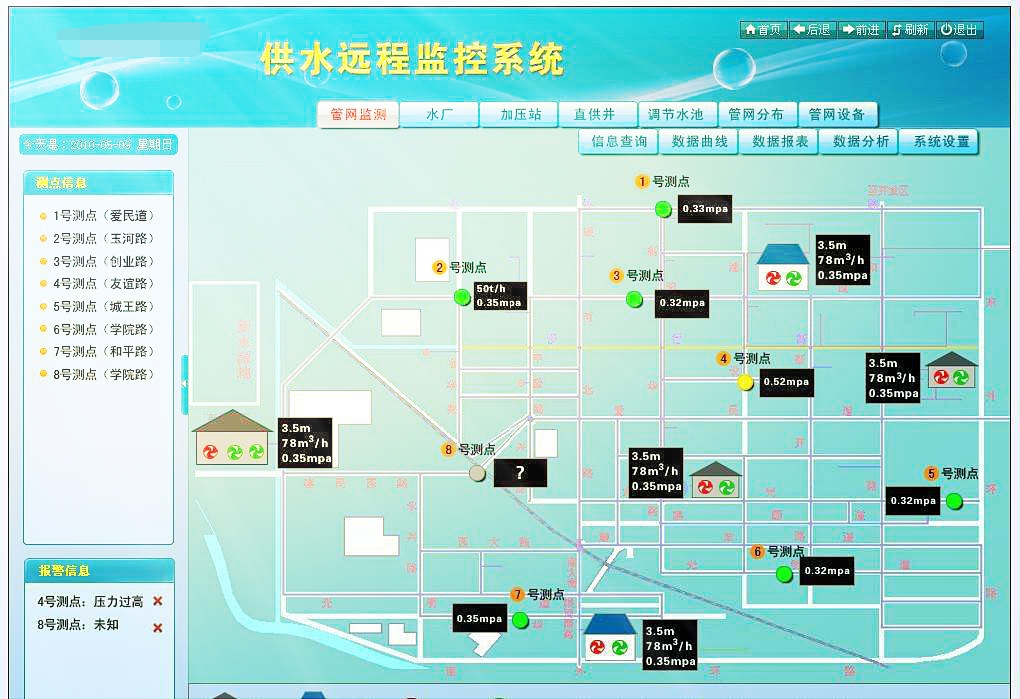

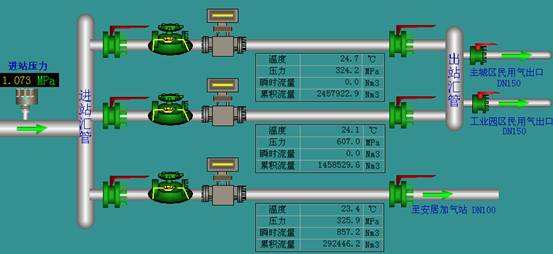

五、系統界面
